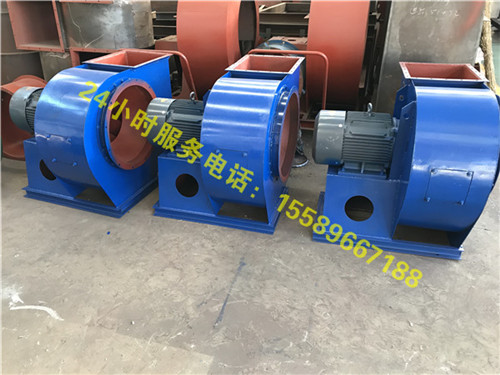

离心风机4-72

购买咨询:400-0076-008(24小时全国免费统一服务电话)
详细介绍

一、用途
     4-72型离心通风机
可作为一般工厂及大型建筑物的室内通风换气用。输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的气体。

     B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质、所含尘土及硬质颗粒物不大于150mg/m3气体温度不得超过80℃。
     B4-72型风机的性能与选用件及地基尺寸与4-72型一致,可按其样本选择。该风机结构基本与4-72型相同、No2.8-6A采用B35型带法兰盘与底脚的电动机,No.6-12C、D电动机选用该表中与Y系列对应的YB系列,安装形式为B3。
     F4-72型风机采用不锈钢、玻璃钢材质用于输送腐蚀性气体,其性能与地基尺寸同于4-72型。

二、形式

    从电动机一侧正视,法轮顺时针旋转,称为右旋风机,以“右’表示;叶轮逆时针旋转,称为左旋风机。以‘左”表示。
     风机的出口位置.以机壳的出风口角度表示。4-72型风机No 2.8-6出厂时均做成N种形式,使用单位根据要求再安装成所需要的位置,订货时不需注明、No 2.8出风口位置调整范围0°-225°;间隔是45°。NO.3.2-6出风口位置调整范围0°-225°,间隔是22.5°。NO.3.2-6出风口位置调整范围0°-225°,间隔是45°。NO.16、20出风口位置制成固定的三种:0°、90°、180°,不能调整,订货时需注明。
     风机的传动方式有A、B、C、D四种. 4-72型风机中,NO.2.8-6采用A式传动,NO.8-12采用C、D式传动,NO.16-20采用B式传动。

三、结构特点

    4-72型风机中NO.2 8-6主要由叶轮、机壳、进口风等部分配直联电动机而组成。NO.8-20除具有上述部分外,还有传动部分等。
     (1)叶轮由10个后倾的机冀型叶片、曲线型前盘和平板后盘组成。用铜板或铸铝合金制造,并经动、静平衡校正,空气性能良好,效率高、运转平稳。
     (2)机壳做成两种不同型式。NO.2.8-12机壳作成整体,不能拆开,NO.1-20的机壳制成三开式,除沿中分水平面分为两半外,上半部再沿中心线垂直分为两半,用螺桂连接。
     (3)进风口制成整体,装于风机的侧面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。
     (4)传动部分由主轴、轴承箱、滚动轴承、带轮或联轴器组成。
